Bơm chân không vòng dầu được ứng dụng phổ biến trong nhiều lĩnh vực công nghiệp nhờ khả năng tạo độ chân không sâu và lưu lượng hút ổn định, đáp ứng hiệu quả các yêu cầu vận hành khắt khe. Vậy bơm hút chân không vòng dầu là gì? Cấu tạo và nguyên lý hoạt động, ứng dụng, ưu điểm. hạn chế của thiết bị này, cần lưu ý gì khi sử dụng thiết bị? Cùng Phong Vũ Pump tìm hiểu trong bài viết này.

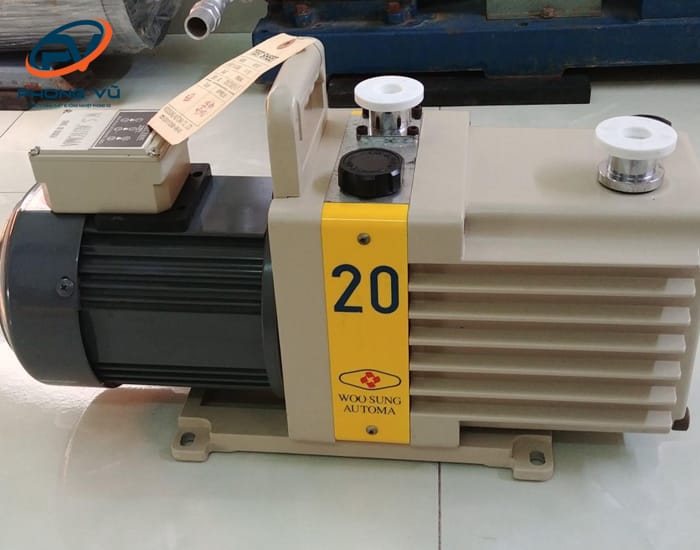

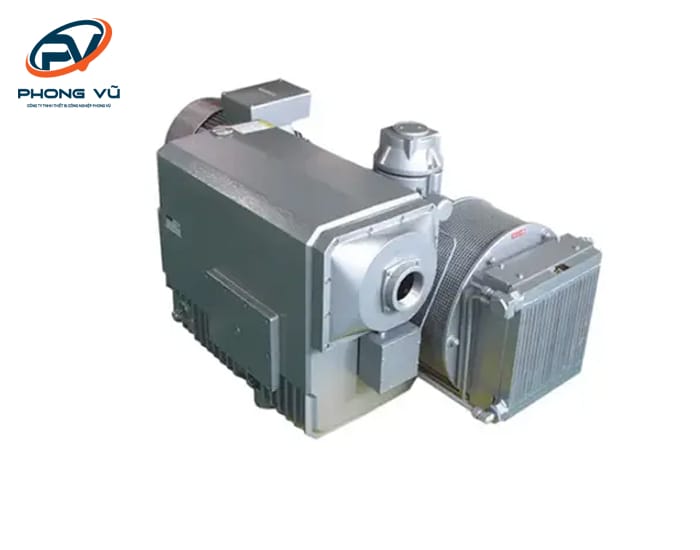

Bơm hút chân không vòng dầu là gì?
Bơm chân không vòng dầu là máy bơm chân không sử dụng dầu chuyên dụng (oil) để tạo độ kín, bôi trơn và làm mát trong quá trình hút chân không. Đây là dòng bơm phổ biến trong công nghiệp nhờ khả năng tạo chân không sâu, hoạt động ổn định và độ bền cao.

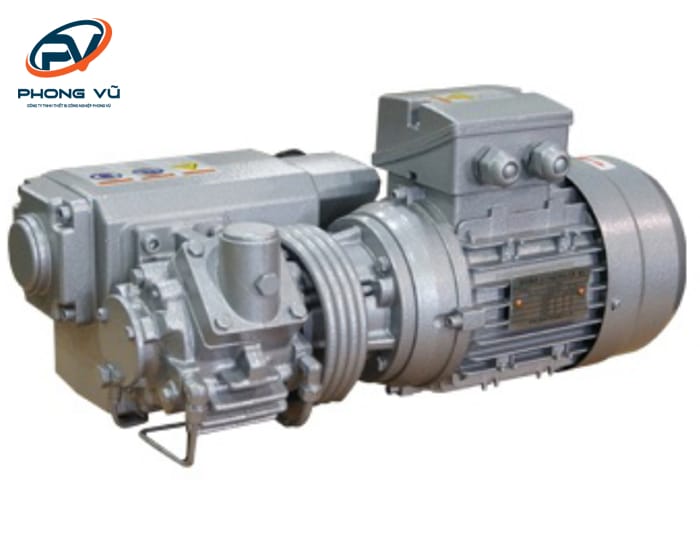

Cấu tạo chung bơm chân không vòng dầu
Về tổng thể, cấu trúc của bơm có thể chia thành 4 cụm chính
1. Cụm nén tạo chân không (Buồng bơm)
Đây là bộ phận quan trọng nhất, quyết định trực tiếp đến khả năng tạo chân không của thiết bị.
Thân bơm (Stator)
- Là lớp vỏ ngoài cố định của bơm
- Được gia công chính xác cao nhằm tạo buồng kín
- Chịu được nhiệt độ và áp suất lớn khi vận hành liên tục
Rotor (Trục quay)
- Có dạng hình trụ và được đặt lệch tâm so với stator
- Khi quay sẽ tạo ra sự thay đổi thể tích trong buồng bơm
- Là yếu tố chính tạo nên quá trình hút – nén khí
Cánh gạt (Vanes)
- Là các lá cánh trượt trong rãnh rotor
- Thường được chế tạo từ vật liệu composite chịu nhiệt, chống mài mòn
- Dưới tác dụng của lực ly tâm, cánh gạt ép sát vào thành stator
- Chia buồng bơm thành các khoang kín để thực hiện chu trình hút và nén
2, Hệ thống tuần hoàn dầu chân không
Dầu chân không đóng vai trò thiết yếu trong việc làm kín, bôi trơn và làm mát toàn bộ hệ thống.
Khoang chứa dầu (Bể dầu)
- Là nơi lưu trữ dầu tuần hoàn
- Thường tích hợp kính thăm dầu để kiểm soát mức dầu
Hệ thống đường dẫn dầu
Bao gồm:
- Đường cấp dầu vào buồng nén
- Đường hồi dầu sau khi sử dụng
Đảm bảo quá trình tuần hoàn liên tục và ổn định
Bộ lọc dầu
- Loại bỏ cặn bẩn và tạp chất trong dầu
- Giúp bảo vệ các chi tiết như rotor, cánh gạt khỏi mài mòn
- Duy trì chất lượng dầu trong suốt quá trình vận hành
3, Hệ thống lọc và van điều khiển
Cụm này giúp đảm bảo độ sạch của khí và sự ổn định của dòng chảy trong bơm.
Bộ lọc tách dầu (lọc khí xả)
- Lắp tại cửa xả
- Có nhiệm vụ giữ lại sương dầu trong khí thải
- Thu hồi dầu về bể và chỉ cho khí sạch thoát ra ngoài
Lọc gió đầu hút
- Ngăn bụi bẩn, tạp chất từ môi trường xâm nhập
- Bảo vệ các chi tiết quan trọng như cánh gạt và rotor
Van một chiều (Check Valve)
- Lắp tại cửa hút và/hoặc cửa xả
- Ngăn hiện tượng dòng khí hoặc dầu chảy ngược
- Bảo vệ bơm khi dừng hoạt động
4, Cụm truyền động và hệ thống làm mát
Đây là hệ thống cung cấp năng lượng và duy trì điều kiện vận hành ổn định cho bơm.
Động cơ điện
- Nguồn cấp năng lượng chính
- Quyết định tốc độ quay và hiệu suất của bơm
Khớp nối truyền động
- Kết nối trục động cơ với rotor
- Truyền lực quay ổn định, giảm rung động
Hệ thống làm mát
Gồm:
- Quạt gió làm mát trực tiếp
- Két làm mát dầu (đối với bơm công suất lớn)
Giúp kiểm soát nhiệt độ, tránh quá nhiệt khi vận hành liên tục
5, Các linh kiện phụ trợ quan trọng
Ngoài các cụm chính, bơm còn được trang bị nhiều chi tiết hỗ trợ nhằm đảm bảo hiệu suất và độ bền:
- Gioăng, phớt: Đảm bảo độ kín tuyệt đối, chống rò rỉ khí và dầu
- Lò xo cánh gạt: Hỗ trợ cánh gạt ép sát stator khi khởi động hoặc vận hành ở tốc độ thấp
- Ống dẫn và phụ kiện khác: Tối ưu dòng chảy và vận hành hệ thống

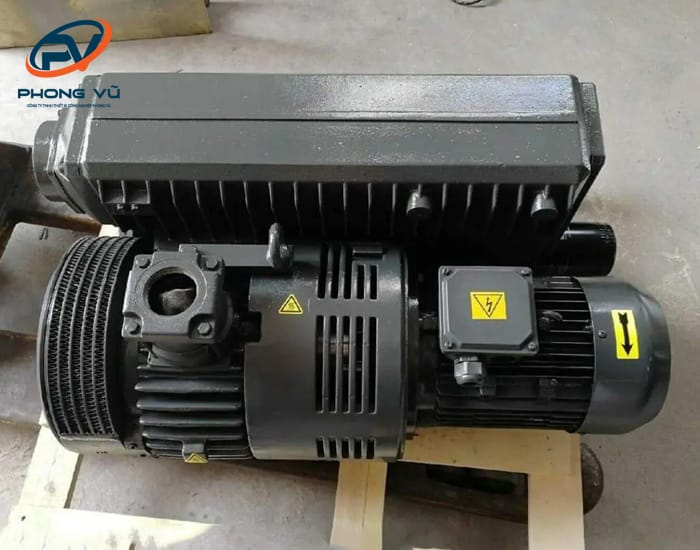

Nguyên lý hoạt động của bơm chân không vòng dầu
Nguyên lý hoạt động của bơm chân không vòng dầu dựa trên cơ chế bơm dịch chuyển thể tích (Positive Displacement Pump). Quá trình tạo chân không được thực hiện thông qua việc thay đổi thể tích liên tục của các khoang kín bên trong buồng bơm, từ đó thực hiện các bước hút – nén – xả khí một cách tuần hoàn và liên tục.
Trong thực tế, nguyên lý này được ứng dụng phổ biến nhất ở dòng bơm chân không cánh gạt quay ngâm dầu, với chu trình làm việc gồm 4 giai đoạn chính như sau:
1, Giai đoạn hút khí (Intake Phase)
Rotor được lắp đặt lệch tâm so với stator (buồng bơm). Khi rotor quay với tốc độ cao:
- Lực ly tâm kết hợp với lực lò xo (nếu có) đẩy các cánh gạt trượt tỳ sát vào thành stator
- Các khoang kín được hình thành giữa rotor, cánh gạt và stator
- Thể tích khoang tại vị trí cửa hút tăng dần
Theo nguyên lý của Định luật Boyle, khi thể tích tăng thì áp suất giảm, tạo ra vùng áp suất thấp hơn áp suất hệ thống. Nhờ đó, khí từ bên ngoài được hút vào buồng bơm.
2, Giai đoạn cách ly (Sealing Phase)
Khi khoang chứa khí quay qua khỏi mép cửa hút:
- Đường thông giữa khoang và cửa hút bị đóng lại
- Lượng khí đã hút vào được cô lập hoàn toàn trong khoang kín
Đây là bước quan trọng nhằm đảm bảo quá trình nén diễn ra hiệu quả, không bị thất thoát khí ngược trở lại hệ thống.
3, Giai đoạn nén khí (Compression Phase)
Do rotor đặt lệch tâm:
- Khi tiếp tục quay, thể tích khoang chứa khí giảm dần
- Khí bên trong bị nén lại, làm áp suất tăng lên liên tục
Quá trình nén này diễn ra theo quy luật biến đổi thể tích – áp suất của khí, tạo điều kiện để khí đạt áp suất đủ lớn trước khi xả ra ngoài.
4, Giai đoạn xả khí (Exhaust Phase)
Khi áp suất trong khoang nén:
Lớn hơn áp suất khí quyển hoặc áp suất tại cửa xả nên van xả một chiều sẽ mở
Lúc này:
- Khí nén cùng với một phần dầu chân không được đẩy ra ngoài
- Hỗn hợp khí – dầu đi qua bộ tách dầu (Oil Separator)
- Dầu được giữ lại để tái sử dụng, còn khí sạch được thải ra môi trường
Vai trò của dầu trong bơm chân không vòng dầu
Trong suốt chu trình vận hành, dầu chân không đóng vai trò cực kỳ quan trọng với 3 chức năng chính:
1, Làm kín (Sealing)
- Dầu lấp đầy các khe hở vi mô giữa rotor, cánh gạt và stator
- Ngăn chặn rò rỉ khí nội bộ
- Giúp bơm đạt độ chân không sâu, thường trong khoảng 10⁻² đến 10⁻³ mbar
2, Bôi trơn (Lubrication)
- Giảm ma sát giữa các chi tiết chuyển động tốc độ cao
- Hạn chế mài mòn cơ khí
- Tăng độ ổn định và tuổi thọ thiết bị
3, Làm mát (Cooling)
- Hấp thụ nhiệt sinh ra từ quá trình nén khí và ma sát
- Giúp duy trì nhiệt độ vận hành ổn định
- Ngăn ngừa hiện tượng quá nhiệt trong bơm
Ứng dụng của bơm chân không vòng dầu
1, Ứng dụng trong ngành thực phẩm và đóng gói
Bảo quản thực phẩm
Bơm chân không vòng dầu được sử dụng để hút chân không trong đóng gói thực phẩm, giúp:
- Loại bỏ không khí, hạn chế vi khuẩn phát triển
- Kéo dài thời gian bảo quản
- Giữ nguyên chất lượng và hương vị sản phẩm
- Công nghệ đóng gói hiện đại
Thiết bị hỗ trợ hiệu quả trong các công nghệ:
- Đóng gói hút chân không (Vacuum Packaging)
- Đóng gói khí điều biến (MAP)
- Đóng gói hút sát da (VSP)
Nhờ đó, quy trình đóng gói đạt độ kín cao và tiêu chuẩn an toàn thực phẩm.
2, Ứng dụng trong ngành nhựa, thủy tinh và gốm sứ
Định hình và gia công nhựa
Trong sản xuất nhựa, bơm chân không vòng dầu được dùng để:
- Hút khuôn trong quá trình ép đùn
- Hỗ trợ tạo hình nhiệt (thermoforming)
- Loại bỏ bọt khí trong vật liệu
- Sản xuất vật liệu công nghiệp
Thiết bị còn được ứng dụng trong:
- Quy trình sản xuất thủy tinh
- Gia công gốm sứ kỹ thuật
Giúp nâng cao độ đồng nhất và chất lượng sản phẩm.
3, Ứng dụng trong ngành điện tử và công nghệ cao
Sản xuất linh kiện điện tử
Bơm chân không giúp:
- Ngăn ngừa quá trình oxy hóa
- Đảm bảo môi trường sạch khi lắp ráp linh kiện
- Ngành bán dẫn và phòng thí nghiệm
Nhờ khả năng đạt độ chân không sâu (10⁻² đến 10⁻³ mbar), bơm được sử dụng trong:
- Sản xuất vi mạch bán dẫn
- Nghiên cứu khoa học và thí nghiệm chính xác cao
4, Ứng dụng trong y tế và dược phẩm
Hệ thống y tế
Bơm chân không vòng dầu được tích hợp trong:
- Hệ thống hút chân không trung tâm tại bệnh viện
- Thiết bị hỗ trợ phẫu thuật và điều trị
- Sản xuất dược phẩm
Thiết bị đóng vai trò quan trọng trong các công đoạn:
- Chiết xuất hoạt chất
- Cô đặc dung dịch
- Sấy thăng hoa (freeze drying)
- Đóng gói vô trùng
Đảm bảo tiêu chuẩn chất lượng và an toàn dược phẩm.
5, Ứng dụng trong gia công cơ khí và chế biến gỗ
Gia công CNC
Bơm chân không được sử dụng để:
- Tạo lực hút cố định phôi trên bàn máy
- Giảm rung lắc khi gia công
- Nâng cao độ chính xác và năng suất
Ngành gỗ
Trong chế biến gỗ, bơm hỗ trợ:
- Sấy gỗ chân không
- Tẩm sấy và xử lý gỗ công nghiệp
6, Các ứng dụng kỹ thuật khác
Hệ thống HVAC (điện lạnh)
Đặc biệt với bơm chân không vòng dầu 2 cấp:
- Hút chân không hệ thống điều hòa
- Khử ẩm và loại bỏ hơi nước
- Đảm bảo hệ thống hoạt động ổn định
- Luyện kim và gia công kim loại
Ứng dụng trong:
- Xử lý nhiệt trong môi trường chân không
- Đúc kim loại chất lượng cao
Khử khí vật liệu
Bơm được dùng để:
- Loại bỏ bọt khí trong silicon, nhựa, hóa chất
- Cải thiện độ bền và tính đồng nhất của vật liệu
Ưu nhược điểm của bơm hút chân không vòng dầu
Ưu điểm
1, Độ chân không sâu và ổn định
Điểm mạnh nổi bật nhất của bơm chân không vòng dầu là khả năng tạo độ chân không sâu, thường đạt mức từ 10⁻² đến 10⁻³ mbar. Mức áp suất này vượt trội so với nhiều dòng bơm khác như bơm khô hoặc bơm chân không vòng nước.
Nhờ đó, thiết bị đáp ứng tốt các ứng dụng yêu cầu môi trường chân không cao như:
- Đóng gói chân không
- Sản xuất linh kiện điện tử
- Công nghiệp chế biến chính xác
2, Vận hành êm ái, độ ồn thấp
Dầu chân không đóng vai trò làm kín và bôi trơn các chi tiết bên trong, giúp:
- Giảm ma sát giữa rotor và cánh gạt
- Hạn chế rung động trong quá trình vận hành
- Giảm đáng kể độ ồn của máy
Nhờ vậy, bơm hoạt động ổn định, phù hợp với các môi trường sản xuất yêu cầu độ êm cao.
3, Hiệu suất cao, lưu lượng hút lớn
Bơm hút chân không vòng dầu có khả năng tạo lực hút mạnh mẽ với dải lưu lượng rộng, đáp ứng tốt:
- Các hệ thống sản xuất công nghiệp quy mô lớn
- Dây chuyền hoạt động liên tục
- Ứng dụng cần công suất hút cao
Điều này giúp tối ưu hiệu quả vận hành và nâng cao năng suất tổng thể.
4, Độ bền cao, tuổi thọ lâu dài
Nhờ có dầu bôi trơn và làm mát, các chi tiết bên trong bơm được bảo vệ hiệu quả:
- Giảm hao mòn cơ khí
- Hạn chế nứt vỡ cánh gạt
- Tăng tuổi thọ thiết bị
Nếu được bảo trì đúng cách, bơm có thể hoạt động ổn định trong thời gian dài.
5, Chi phí đầu tư hợp lý
So với các dòng bơm chân không khô cùng công suất, bơm vòng dầu có:
- Giá thành ban đầu thấp hơn
- Tỷ lệ hiệu suất/chi phí tốt
Đây là lựa chọn kinh tế cho nhiều doanh nghiệp sản xuất.
6, Dễ dàng bảo trì và vận hành
Công tác bảo dưỡng bơm khá đơn giản, chủ yếu gồm:
- Thay dầu định kỳ
- Thay lọc dầu, lọc tách dầu
- Kiểm tra các chi tiết cơ bản
Quy trình bảo trì không quá phức tạp, giúp tiết kiệm thời gian và chi phí kỹ thuật.
Nhược điểm
1, Nguy cơ ô nhiễm hơi dầu
Trong quá trình vận hành, một phần dầu có thể thoát ra theo khí xả, gây:
- Ô nhiễm môi trường xung quanh
- Ảnh hưởng đến chất lượng sản phẩm
Do đó, thiết bị không phù hợp với các ngành yêu cầu độ sạch cao như:
- Công nghiệp bán dẫn
- Sản xuất dược phẩm
- Phòng sạch (cleanroom)
2, Chi phí vận hành và bảo trì định kỳ
Bơm yêu cầu thay dầu và lọc dầu thường xuyên để duy trì hiệu suất, dẫn đến:
- Phát sinh chi phí dầu chân không
- Tăng chi phí bảo trì định kỳ
Nếu không bảo dưỡng đúng cách, hiệu suất và tuổi thọ bơm sẽ giảm đáng kể.
3, Cấu tạo tương đối phức tạp
Bơm chân không vòng dầu có cấu tạo gồm nhiều chi tiết cơ khí:
- Rotor, cánh gạt
- Hệ thống lọc và tách dầu
- Các van và buồng chứa
Số lượng linh kiện lớn khiến việc sửa chữa, thay thế cần kỹ thuật chuyên môn cao.
4, Nhạy cảm với hơi nước và hóa chất
Hơi nước hoặc khí chứa hóa chất khi đi vào bơm có thể:
- Làm biến chất dầu chân không
- Gây ăn mòn linh kiện
- Giảm hiệu suất hoạt động
Vì vậy, trong các ứng dụng có độ ẩm cao hoặc môi trường hóa chất, cần trang bị thêm hệ thống xử lý khí đầu vào.
5, Hạn chế trong môi trường đặc thù
Trong một số môi trường có sẵn hơi dầu hoặc yêu cầu kiểm soát nghiêm ngặt về khí thải:
- Hiệu suất bơm có thể bị ảnh hưởng
- Cần thiết kế hệ thống vận hành riêng biệt
Điều này đòi hỏi doanh nghiệp phải cân nhắc kỹ trước khi lựa chọn.
Những lưu ý khi sử dụng bơm hút chân không vòng dầu
Để bơm hút chân không vòng dầu vận hành ổn định, đạt hiệu suất cao và kéo dài tuổi thọ thiết bị, người dùng cần chú trọng toàn bộ quy trình từ lựa chọn, lắp đặt đến vận hành và bảo trì.
1, Lưu ý khi lựa chọn và lắp đặt bơm chân không vòng dầu
Tính toán công suất phù hợp
Việc lựa chọn công suất bơm cần dựa trên thông số thực tế của hệ thống như lưu lượng hút, áp suất yêu cầu và điều kiện vận hành.
- Nên chọn bơm có công suất dư khoảng 10–20% so với nhu cầu thực tế
- Tránh tình trạng quá tải gây nóng máy, giảm tuổi thọ
- Đảm bảo hệ thống vận hành ổn định trong thời gian dài
- Đảm bảo tính tương thích của hệ thống
Các kết nối như đầu hút và đầu xả phải tương thích hoàn toàn với bơm:
- Kích thước đường ống phù hợp
- Kết nối kín khít, không rò rỉ
- Hạn chế tối đa tình trạng thất thoát áp suất chân không
Sai lệch trong kết nối có thể dẫn đến giảm hiệu suất hút và tăng tiêu hao năng lượng.
Vị trí lắp đặt tiêu chuẩn
Vị trí lắp đặt ảnh hưởng trực tiếp đến hiệu quả vận hành:
- Đặt bơm tại nơi khô ráo, thông thoáng, ít bụi
- Tránh khu vực có nhiệt độ cao hoặc độ ẩm lớn
- Đảm bảo khoảng cách hợp lý để tản nhiệt và bảo trì
Lắp đặt sai vị trí có thể làm giảm khả năng hút và gây quá nhiệt trong quá trình vận hành.
Lựa chọn nhà cung cấp uy tín
Nên ưu tiên các đơn vị có kinh nghiệm kỹ thuật chuyên sâu, đảm bảo:
- Tư vấn đúng model, đúng công suất
- Hỗ trợ lắp đặt đúng tiêu chuẩn
- Cung cấp dịch vụ bảo trì, sửa chữa lâu dài
Điều này giúp giảm rủi ro và tối ưu chi phí vận hành trong suốt vòng đời thiết bị.
2, Quản lý dầu và vật tư tiêu hao
Dự trữ dầu chân không
Dầu chân không đóng vai trò làm kín – bôi trơn – làm mát, vì vậy cần:
- Chủ động dự trữ dầu để bù hao hụt tự nhiên
- Sử dụng đúng loại dầu theo khuyến nghị của nhà sản xuất
Thiếu dầu hoặc dùng sai dầu sẽ làm giảm hiệu suất và gây hư hỏng nghiêm trọng.
Thay dầu và lọc định kỳ
Để đảm bảo hiệu quả vận hành:
- Thay dầu theo định kỳ hoặc theo số giờ hoạt động
- Kiểm tra và thay thế:
- Lọc dầu (loại bỏ cặn bẩn)
- Lọc tách sương dầu (tại cổng xả)
Việc bảo trì đúng chu kỳ giúp duy trì độ chân không ổn định và kéo dài tuổi thọ bơm.
Kiểm tra linh kiện hao mòn
Các bộ phận như:
- Cánh gạt
- Van xả
- Gioăng, phớt
- Đường ống dẫn dầu
… sẽ bị hao mòn theo thời gian. Cần kiểm tra định kỳ để:
- Đảm bảo độ kín của hệ thống
- Tránh rò rỉ và suy giảm hiệu suất hút
- Ngăn ngừa sự cố nghiêm trọng
3, Bảo vệ bơm và môi trường vận hành
Ngăn chặn bụi bẩn và tạp chất
Lắp đặt lọc đầu hút là giải pháp cần thiết:
- Ngăn bụi và dị vật xâm nhập vào buồng bơm
- Bảo vệ cánh gạt khỏi trầy xước, kẹt cơ khí
- Duy trì hiệu suất hoạt động ổn định
- Kiểm soát hơi nước và hóa chất
Bơm chân không vòng dầu rất nhạy với:
- Hơi nước
- Khí chứa hóa chất
Những yếu tố này có thể:
- Làm biến chất dầu
- Gây ăn mòn linh kiện
- Giảm hiệu suất hút
Trong trường hợp đặc biệt, cần trang bị thêm bộ tách ẩm hoặc bộ lọc khí chuyên dụng.
Hạn chế phát tán sương dầu
Để đảm bảo môi trường làm việc:
- Thiết kế hệ thống ống xả hợp lý
- Lắp đặt bộ lọc tách sương dầu chất lượng cao
- Giảm tiếng ồn và khí thải ra môi trường
Điều này đặc biệt quan trọng trong không gian kín hoặc nhà xưởng yêu cầu cao về an toàn môi trường.
Những phân tích chi tiết về bơm chân không vòng dầu trong bài viết đã cung cấp nền tảng kiến thức cần thiết, giúp khách hàng và doanh nghiệp hiểu rõ hơn về nguyên lý hoạt động, đặc điểm kỹ thuật và ứng dụng thực tế trong sản xuất công nghiệp.
Việc nắm vững thông tin không chỉ hỗ trợ quá trình lựa chọn thiết bị phù hợp mà còn góp phần tối ưu hiệu suất vận hành và giảm chi phí bảo trì trong dài hạn.
Để tìm hiểu sâu hơn về các dòng máy bơm chân không công nghiệp khác hoặc lựa chọn giải pháp chân không phù hợp theo từng ngành nghề, khách hàng nên liên hệ trực tiếp với đơn vị có chuyên môn.
Phong Vũ Pump là đơn vị uy tín trong lĩnh vực cung cấp và tư vấn hệ thống chân không, sẵn sàng hỗ trợ:
- Tư vấn lựa chọn bơm phù hợp theo nhu cầu thực tế
- Đề xuất giải pháp tối ưu cho từng ngành sản xuất
- Hỗ trợ kỹ thuật, lắp đặt và bảo trì chuyên sâu
Liên hệ ngay với Phong Vũ Pump để nhận được tư vấn chính xác, nhanh chóng và hiệu quả cho hệ thống bơm chân không của bạn.
CÔNG TY TNHH PHONG VŨ
- Hỗ trợ kỹ thuật: 0932669506
- Email: thietbiphongvu@gmail.com
- Website: phongvupump.com
